1.连接

ProSave与HMI的连接基本与博图与PLC的连接一致，ProSave不用单独下载，博图已经集成。



1).设置PG/PC接口

2).先获取到触摸屏IP地址，可以在博图获取 也可以在触摸屏设置页面获取

3).设置本地IP地址与触摸屏IP地址在同一网段





2.备份

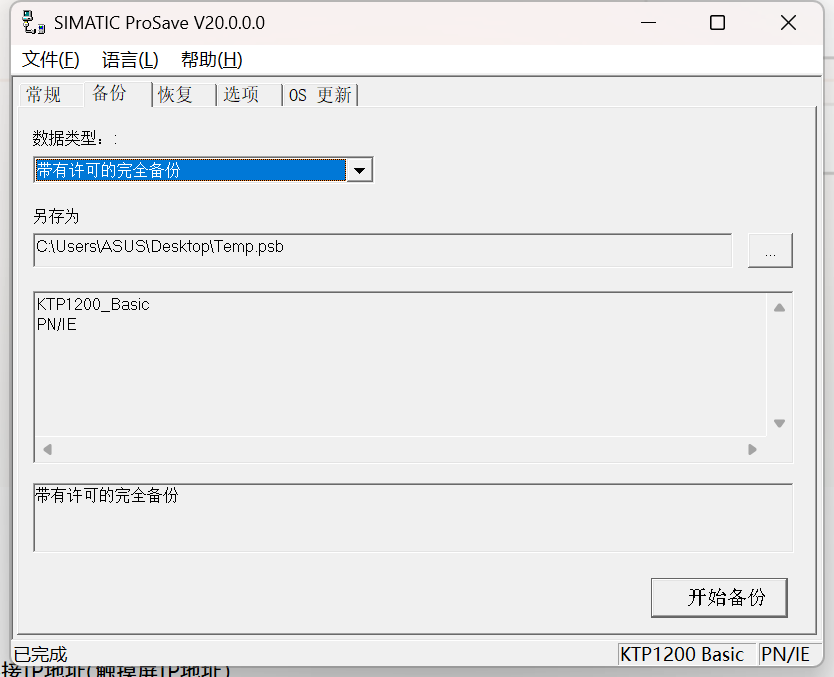

 打开ProSave软件,选择设备类型(触摸屏型号)和连接IP地址(触摸屏IP地址)，点击备份菜单，数据类型选择“带有许可证的完全备份”，选择保存的文件夹地址，最后点击开始备份。

触摸屏需要进入设置页面，触摸屏如果在项目的画面页面，会自动重启并进入设置页面，此时可能会报错，需要重新点击“开始备份”。



3.恢复

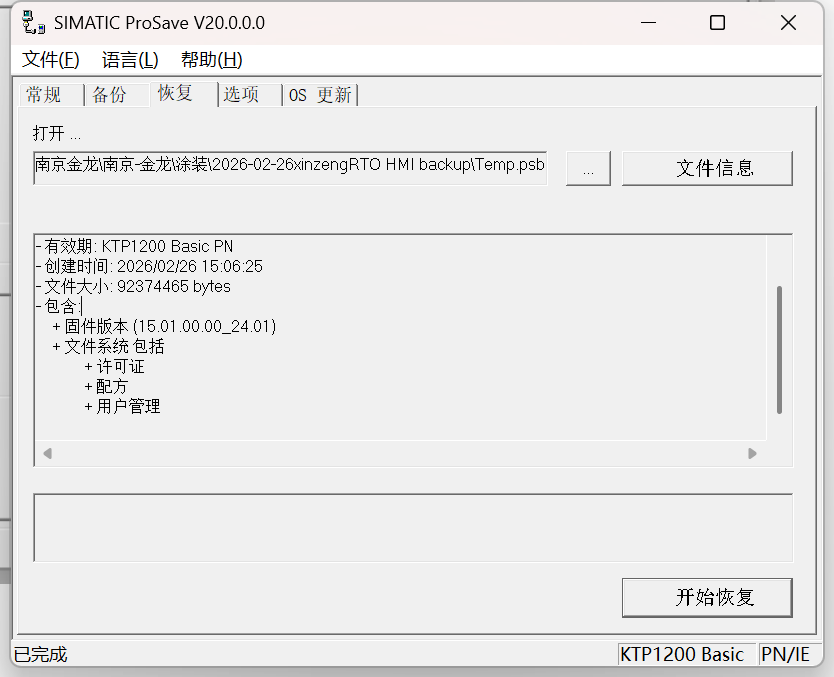

进入恢复菜单，选择已经备份完成的文件，点击“开始恢复即可”。



PS：

我刚刚进行的备份还原操作，发现原屏幕的亮度都会被备份下来。

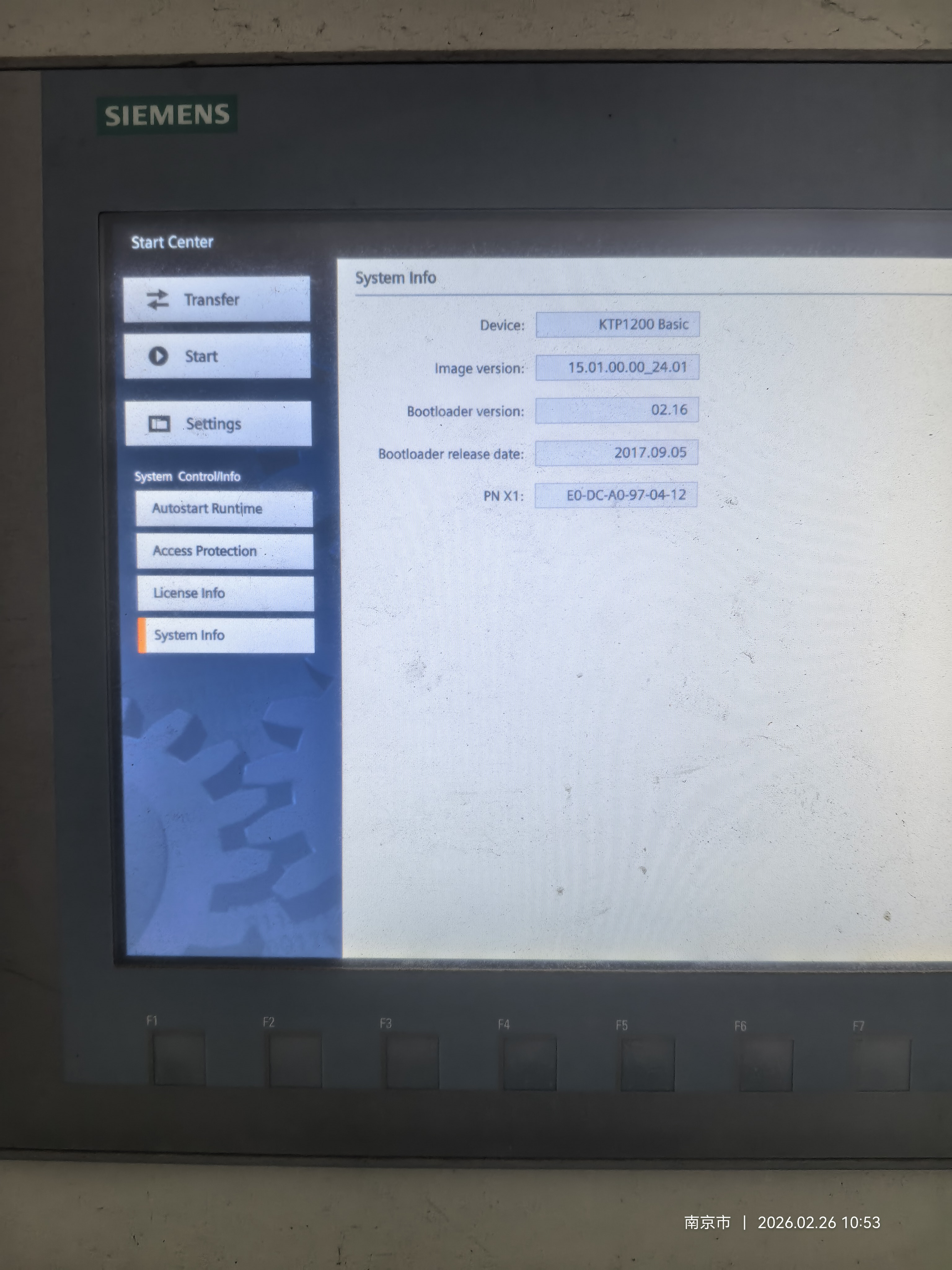

固件版本就是触摸屏中Image version的版本，在settings--->System Control/lnfo --->System Info里查看。

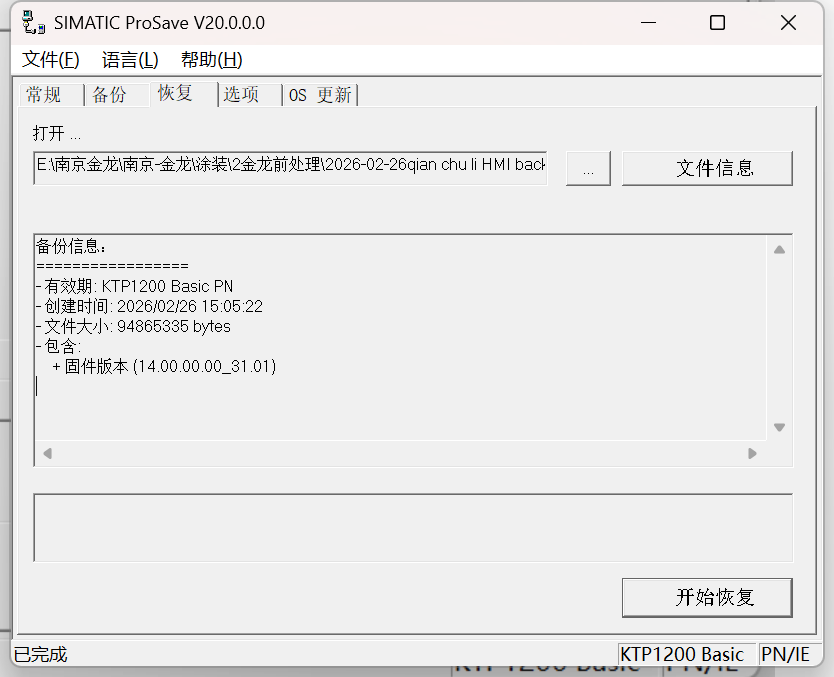

我一个屏幕的固件版本为14.00.00.00_31.01 ，另一个固件版本为15.01.00.00_24.01，我把14.00的备份文件恢复到装有15.01的屏幕上未报错，又重新恢复到15.01的项目，未报错
